Hai Sobat Drafter,
Dalam aktifitas design gambar teknik, sering kali kita harus menggunakan dan berkolaborasi dengan berbagai tipe format file. Salah satunya yaitu file format DGN. Format file DGN telah digunakan sejak lama terutama untuk transfer data antar program dalam proyek konstruksi, termasuk gedung, jalan raya, jembatan, pabrik, pembuatan kapal, dll. Format file DGN dikembangkan oleh MicroStation.
Lalu bagaimana saat ini Anda mengelola file DGN ?
Dengan menggunakan DRAFTSIGHT 2025, Anda kini dapat mengolah file dwg dan mengekspornya ke dalam format file DGN. Tujuan eksport dari file DWG ke DGN format digunakan untuk memastikan kompatibilitas dan mendorong kolaborasi di berbagai platform CAD, sehingga meningkatkan efisiensi workflow bagi para profesional.
Saat mengekspor ke dalam format DGN, diperlukan file seed. File seed adalah file template DGN yang berisi settings dan atribut file. Proses eksport mengubah entitas DWG, seperti geometric entities, layers, atau line styles dan warna garis menjadi level, linetype, dan warna DGN yang sesuai.
Sebelum memulai proses eksport, perhatikan hal berikut:
– Cara menangani external references (jika ada)
– Cara menangani DGN underlays (kalau ada)

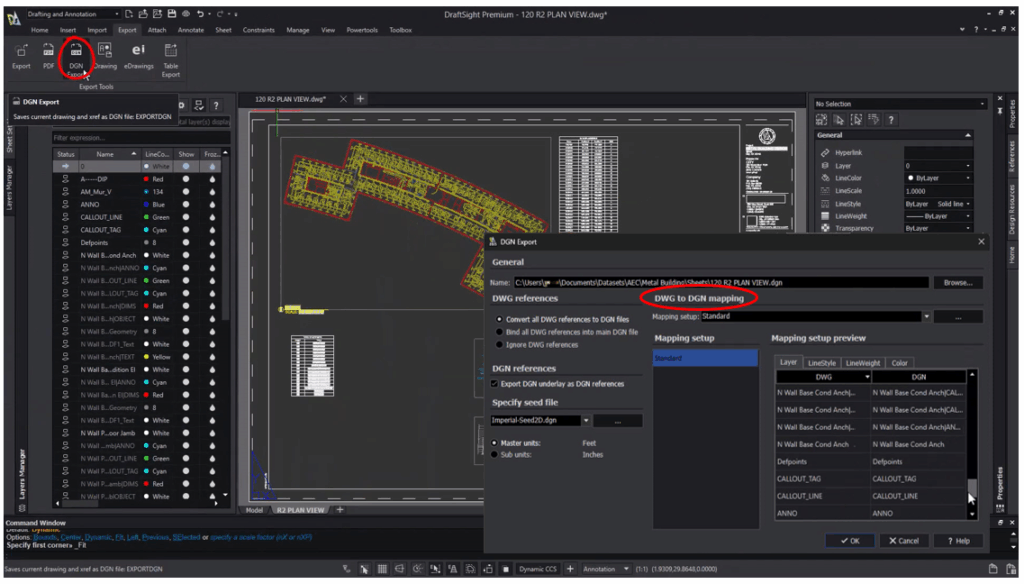

– Mapping configuration DWG ke DGN
DWG to DGN Conversion Table

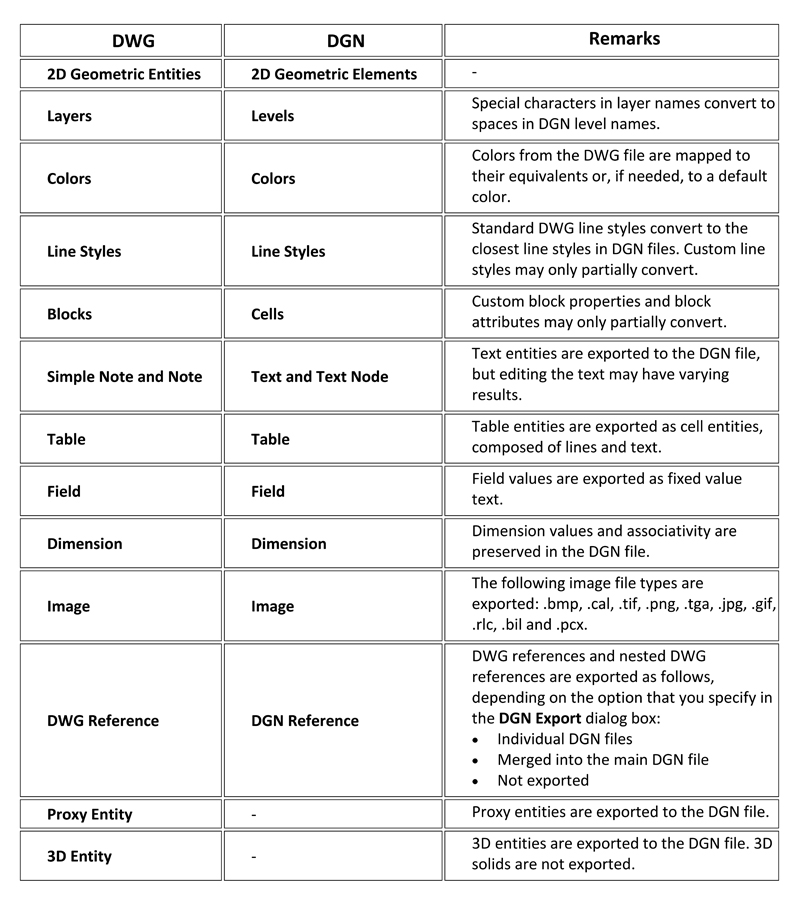

Saat mengekspor file DWG ke file DGN, data dari file DWG diterjemahkan ke data terkait di file DGN. Tabel di bawah menjelaskan bagaimana setiap jenis data dikonversi antara file DWG dan DGN.
Apabila Anda ingin mencoba langsung menggunakan DraftSight 2025, Anda bisa download pada link berikut ini (Download DraftSight 2025)
