Optimalkan Kinerja DraftSight dengan Gambar yang “Bersih”

Hai Sobat Drafter,
Membersihkan gambar dalam DraftSight sangat penting untuk memastikan kinerja CAD yang efisien.
Seiring berjalannya proyek, file dapat menumpuk elemen yang tidak diperlukan seperti layer, blok,
dan gaya teks yang tidak terpakai, yang dapat memperbesar ukuran file dan memperlambat kinerja.
Mengapa Penting Membersihkan Gambar dalam CAD?
 Waktu Muat Lebih Cepat: File yang bersih dan terorganisir memuat lebih cepat, menghemat
waktu saat membuka, menyimpan, dan memanipulasi gambar.
 Kinerja yang Lebih Baik: File yang lebih kecil dan sederhana meningkatkan responsivitas
perintah, panning, dan zooming, sehingga alur kerja menjadi lebih lancar.
 Mengurangi Risiko Kerusakan File: Menghapus elemen yang tidak diperlukan dapat
mencegah potensi kerusakan file dan memastikan stabilitas selama proyek berlangsung.

Cara Membersihkan Gambar CAD di DraftSight
Salah satu cara efektif untuk membersihkan file CAD di DraftSight adalah dengan menggunakan
perintah CLEAN. Berikut langkah-langkahnya:

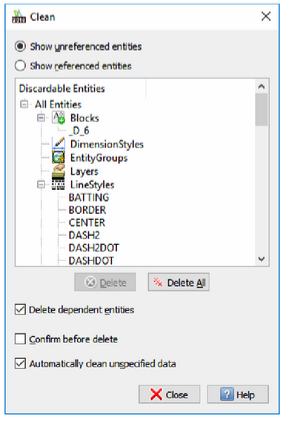

1. Ketik Clean di jendela perintah. Dialog Clean akan muncul, memungkinkan Anda memilih
   item yang ingin dihapus.
2. Pilih elemen yang ingin dihapus, seperti layer, blok, atau gaya teks yang tidak terpakai.
3. Klik OK untuk menyelesaikan operasi.
4. Anda juga dapat menggunakan versi perintah baris dengan mengetik Clean dan menentukan
   item spesifik yang ingin dihapus.

Perintah DraftSight untuk Membersihkan Gambar
DraftSight menyediakan beberapa perintah untuk membersihkan file gambar Anda secara efektif:
 Purge: Perintah ini mengidentifikasi dan menghapus semua item yang tidak terpakai dari
gambar Anda, seperti definisi blok, layer, atau elemen lain yang tidak diperlukan.

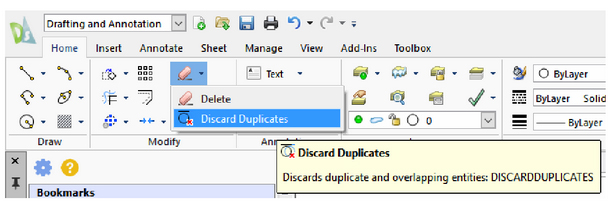

 Discard Duplicates: Jika gambar Anda memiliki entitas yang tumpang tindih atau duplikat,
perintah ini membantu mengurangi redundansi dengan menggabungkan garis atau busur
duplikat, menyederhanakan gambar Anda.
 Audit: Juga dikenal sebagai Check, perintah ini memeriksa kesalahan dalam file gambar dan
berupaya memperbaikinya, memberikan ringkasan masalah yang ditemukan.

Tips untuk Menjaga Kebersihan File CAD
Menerapkan kebiasaan pengelolaan yang baik akan menghemat banyak masalah di kemudian hari.
Berikut beberapa tips untuk membersihkan gambar di DraftSight:
 Secara rutin gunakan perintah Clean atau Purge untuk menghapus elemen yang tidak
terpakai.
 Periksa dan hapus entitas duplikat menggunakan perintah Discard Duplicates.
 Lakukan audit secara berkala dengan perintah Audit untuk memastikan integritas file.

Dengan menjaga file gambar tetap bersih dan terorganisir, Anda akan meningkatkan efisiensi,
kinerja, dan stabilitas dalam pekerjaan CAD Anda.
